مبدل حرارتی

 مبدل حرارتی جز تجهیزاتی است که برای انتقال حرارت بهینه از یک محیط به محیط دیگر به کار می‌رود. مبدل‌ حرارتی حرارت را بین دو یا چند جریان سیال که درون دستگاه جریان دارند منتقل می‌کنند.

مبدل های حرارتی آذر البرز در صنایع زیادی همانند فرآیند، نیروگاه، تهویه مطبوع، تبرید، برودت، بازیافت حرارت و صنایع ساخت و تولید دارند. در صنایع نیروگاهی انواع زیادی از بویلرهای فسیلی، بخار‌سازهای هسته‌ای، کندانسورهای بخاری، ری‌ژنراتورها و برج‌های خنک کن به کار می‌روند. در صنایع فرآیند. مبدل‌ حرارتی  جریان دو فاز برای تبخیر، تقطیر، انجماد کریستال و به عنوان بسترهای سیال‌سان با واکنش‌های کاتالیستی به کار می‌روند.

مبدل های حرارتی  آذر البرزبا اینکه کوچک و بی اهمیت بنظر می رسند. بر سود آوری و اقتصادی شدن فرآیند تولید تاثیر بسزایی دارند زیرا میزان مصرف انرژی که از طریق سوخت تامین می شود. و درصد بالایی از هزینه یک کارخانه را تشکیت می دهد مستقیما به بازده و عملکرد سیستم های حرارتی یک واحد بستگی خواهد داشت.
به همین دلیل با پیشرفت تکنولوژی،روشهای جدیدی برای حداقل کردن میزان انرژی مصرفی در کارخانجات ابداع گردیده است. که هنگام طراحی یک کارخانه باید در نظر گرفته شود.

در مبدل‌های حرارتی آذر البرز معمولاً دو سیال بدون تماس جرمی با یکدیگر تبادل حرارت می‌کنند. سیال سرد تر در تماس با سیال گرم انرژی حرارتی گرفته و دمای آن بالا می‌رود و در عوض سیال گرم تر با از دست دادن حرارت، سرد می‌شود. این تبادل بر اساس اصول ابتدایی انتقال حرارت یعنی رسانش گرمایی و همرفت قابل توصیف است. در مبدل‌ها در حالت ایده‌آل و بدون در نظر گرفتن پرت انرژی، مقدار گرمایی که سیال گرم از دست می‌دهد .و مقدار گرمایی که سیال سرد می‌گیرد برابر بوده و طبق رابطه بنیادی زیر برای هر سیال قابل محاسبه است.

انواع مبدل های حرارتی بر حسب ساختمان

مبدل های حرارتی پوسته و لوله

نوع متداول دیگر مبدل گرمایشی پوسته-لوله‌ای (shell & tube heat exchangers) است. بر حسب تعداد پاس های پوسته و لوله، این مبدل ها انواع مختلفی دارند .و ساده ترین آنها که دارای یک پاس پوسته و یک پاس لوله است . معمولاَ دیوارک هایی نصب می شوند .تا با ایجاد تلاطم و ایجاد مؤلفه سرعت عرضی در جریان ضریب جابجایی سیال در سمت پوسته افزایش یابد. مبدل های گرمایی دیوارک دار معمولا با یک پاس پوسته و دو پاس لوله و دو پاس پوسته و چهار پاس لوله تولید می شوند.

در مبدل های حرارتی پوسته و لوله دارای بافل (صفحات هدایت کننده جریان)، جریان سمت پوسته به صورت متقاطع با لوله ها در بین دو بافل مجاور جهت داده می شود. و در حالیکه از فاصله ما بین دو بافل به فاصله بعدی منتقل می شود، موازی با لوله ها، جهت می یابد.

اهداف اصلی طراحی

اهداف اصلی طراحی در این مبدل ها در نظر گرفتن انبساط گرمایی پوسته و لوله ها. تمیز کردن آسان مجموعه، و در صورت با اهمیت نبودن سایر جنبه‌ها، کم هزینه ترین روش ساخت و تولید آنهاست.

در مبدل های پوسته و لوله با صفحه لوله های ثابت، پوسته، به صفحه لوله، جوش شده است. و هیچ گونه دسترسی به خارج از دسته لوله، برای تمیزکاری وجود ندارد. این انتخاب کم هزینه و دارای انبساط گرمایی محدود است.

مبدل های پوسته و لوله با دسته لوله U شکل دارای کم هزینه ترین ساختار است.زیرا فقط به یک صفحه لوله نیاز است. سطح داخلی لوله ها به دلیل خم U شکل تند، نمی توانند با وسایل مکانیکی تمیز شود. در این مبدل‌ها تعداد زوجی از گذرهای لوله به کار می رود. ولی محدودیتی از نظر انبساط گرمایی وجود ندارد.

آرایش های مختلف جریان در سمت پوسته و سمت لوله، بسته به وظیفه گرمایی (ظرفیت گرمایی). افت فشار. سطح فشار. تشکیل رسوب. شیوه های ساخت و هزینه بری. کنترل خوردگی و مسائل تمیز کاری، استفاده می شوند. بافل ها در مبدل های پوسته و لوله برای افزایش ضریب انتقال گرما در سمت پوسته و برای نگه داشتن لوله ها استفاده می گردند.

مزایای مبدل های پوسته و لوله را می شود به شرح زیر نام برد:

۱- در حجم کم ایجاد سطح بزرگی برای انتقال حرارت می کنند.

۲- طراحی مکانیکی خوبی دارند.

۳- روش ساخت تثبیت شده خوبی دارند.

۴- قابلیت استفاده برای دامنه وسیعی از مواد را دارند.

۵- به راحتی تمیز می شوند.

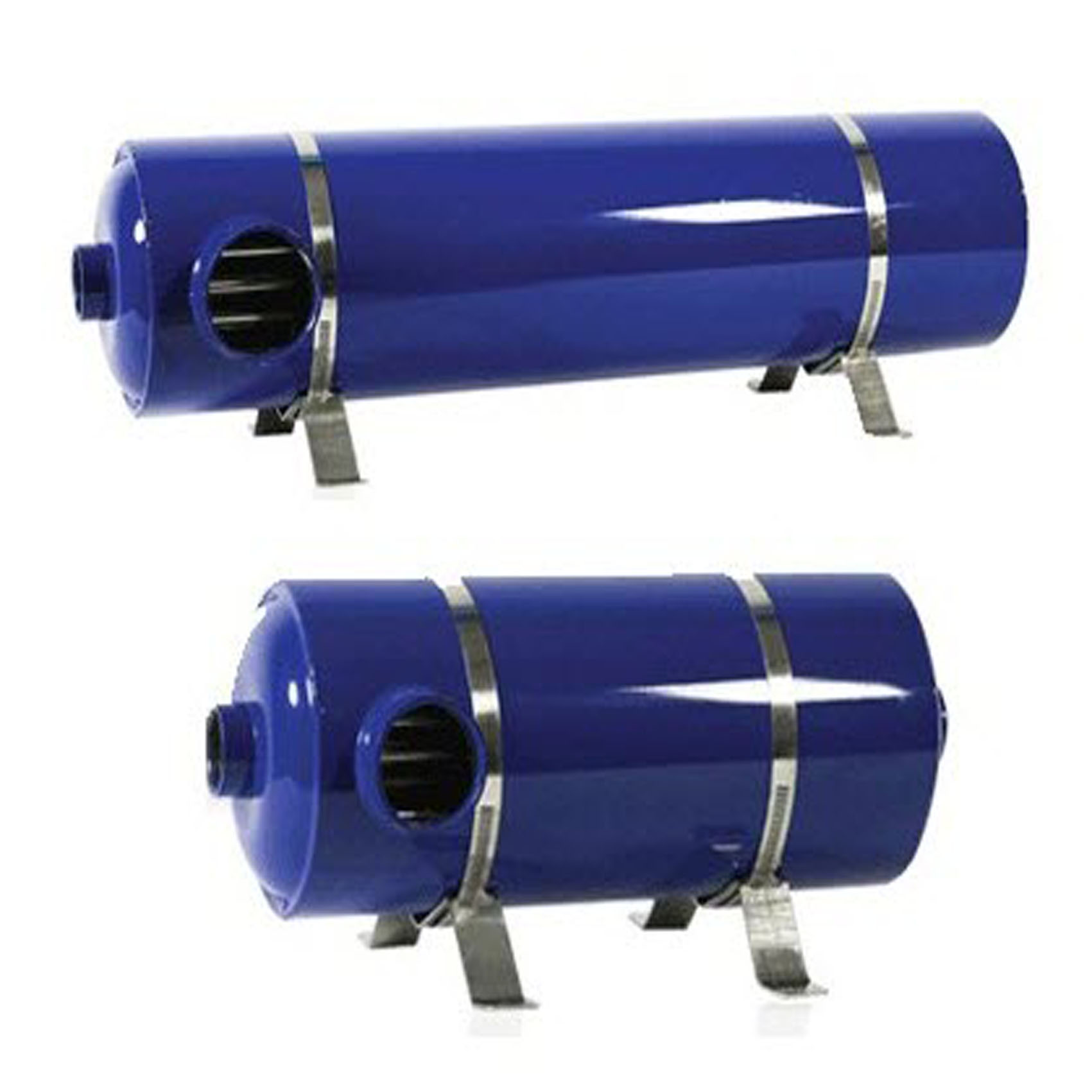

مبدل حرارتی استیل استخر

مبدل حرارتی استیل استخر از جمله دستگاه هایی است که به علت جنس مقاوم استیل و ضد زنگ کارایی بالایی در استخرهای خانگی و پرورش ماهی و … دارد. با توجه به این که فلزات مقاومت بیشتری دارند و تبادل حرارتی بهتر هم می توانند داشته باشند، معمولاً استفاده از مبدل حرارتی استیل استخر بیشتر صورت می گیرد.

مبدل حرارتی استیل استخر می تواند با ایجاد یک مکانیزم حرفه ای، انرژی بسیار زیادی را از طریق گرما از یک سیال به سیال دیگر منتقل کند. مبدل حرارتی استیل استخر با انتقال این انرژی به صورت مستقیم می تواند در استخرها و جکوزی های مختلف استفاده شود.

راهنمای انتخاب مبدل حرارتی پوسته و لوله استیل:

• جهت محاسبه ظرفیت مبدل حرارتی پوسته و لوله استیل برای ۲۴ساعت افزایش ۲۰ درجه درنظر گرفته شده است.
• مبدل حرارتی پوسته ولوله استیل فلنچی جهت سیرکوله آب داغ دیگ حرارتی پمپ خطی با توجه به مسیر و ظرفیت حرارتی مبدل صفحه ای مورد نیاز می باشد.
• در مبدل حرارتی پوسته ولوله استیل فلنچی جهت کنترل دما ی استخر نیاز به ترموستات جهت کنترل عملکرد پمپ سیرکوله گرمایی میباشد .
• مبدل استیل فلنچی فشار کار حداکثر ۱۰ بار و دمای آب دیگ ۹۰ درجه می باشد.
• مبدل حرارتی پوسته ولوله استیل فلنچی مناسب جهت تامین آب گرم استخر باتوجه به خورندگی کلرمحلول در آب استخر می باشد.

مبدل حرارتی درکرج درصنایع حرارتی آذرالبرزرا با یک تماس از ما بخواهید.
